Продукция собственного производства Просечно-профилированный настил (ППН) - это настильная решетка, которая обладает уникальной противоскользящей поверхностью и отличается высокой способностью сохранять свои качества даже в особо неблагоприятных условиях эксплуатации.

ППН производится по ТУ 24.33.20 – 014 – 57099372


При поддержке Фонда развития промышленности

Профилированные решетки отличаются и рядом других преимуществ:

  • коррозийная стойкость;
  • малый вес;
  • быстрый и простой монтаж.
В компании «ДиПОС» Вы можете заказать следующие виды ППН: зубчатый, круглый, закрытый и трал.

1. ППН «Зубчатый»

Этот вид имеет на всей рабочей поверхности овальные перфорированные отверстия в виде «зазубрины» - поперечные выступающие разрезы с пилообразными краями.

Благодаря такой конструктивной особенности - пилообразной обработке выступающих граней рабочей поверхности решеток - они обладают наивысшей противоскользящей способностью в сравнении с остальными типами. В связи с этим данный тип настила наиболее часто используется в качестве платформ в целях обеспечения единообразия связи маршрута.

Дополнительная перфорация на рабочей поверхности снижает площадь, на которой может оставаться загрязнение, а выступающие грани способствуют разлому и измельчению крупных элементов отходов. Идеально подходит при использовании там, где возможно повышенное загрязнение или прилипание крупных частиц, таких как глина, снег.

Применение

  • строительные площадки,
  • переходы,
  • эстакады.
Тип настила Зубчатый
Материал Углеродистая, оцинкованная и нержавеющая сталь, алюминий
Толщина, мм 1,5/2,0/2,5
Защитное покрытие Горячий цинк по ГОСТ 9.307-89
Максимальная длина заготовки, мм 3000
Ширина полки, мм 120/180/240/300/360/420/480
Высота настила, мм 40/50/75

* — по требованию заказчика есть возможность выполнения ППН другой ширины и высоты.

2. ППН «Круглый»

Данный вариант обладает усредненными параметрами стойкости к загрязнениям и противоскользящим свойствам. Выступающий элемент чередуется с перфорацией как вдоль, так и поперек элемента.

Благодаря усредненным параметрам возможна эксплуатация на промышленных и гражданских объектах со средней интенсивностью загрязнения жидкими и сыпучим составами.

Применение

  • переходы,
  • ступени в лестницах,
  • строительные леса.
Тип настила Круглый
Материал Углеродистая, оцинкованная и нержавеющая сталь, алюминий
Толщина, мм 1,5/2,0/2,5
Защитное покрытие Горячий цинк по ГОСТ 9.307-89
Максимальная длина заготовки, мм 3000
Ширина полки, мм 150/200/250/300
Высота настила, мм 40/50/75

* — по требованию заказчика есть возможность выполнения ППН другой ширины и высоты.

3. ППН «Закрытый»

Само название ППН «Закрытый» говорит о том, что данный вид не имеет сквозных отверстий по всей рабочей поверхности отдельного элемента. Это безопасный вид для создания покрытия с минимальным эффектом «терки», что будет особенно важно в местах, где возможно появление детей и там, где необходимо обеспечить нескользящее покрытие при низкой интенсивности загрязнения. Благодаря выступающей несквозной штамповке попадание, к примеру, песка на такую поверхность не уменьшит трения и сохранит хорошее сцепление с поверхностью.

Применение

  • проходы и зоны движения на уличных площадках,
  • фасады.
Тип настила Закрытый
Материал Углеродистая, оцинкованная и нержавеющая сталь, алюминий
Толщина, мм 1,5/2,0/2,5
Защитное покрытие Горячий цинк по ГОСТ 9.307-89
Максимальная длина заготовки, мм 3000
Ширина полки, мм 150/200/250/300/400
Высота настила, мм 40/50/75

* — по требованию заказчика есть возможность выполнения ППН другой ширины и высоты.

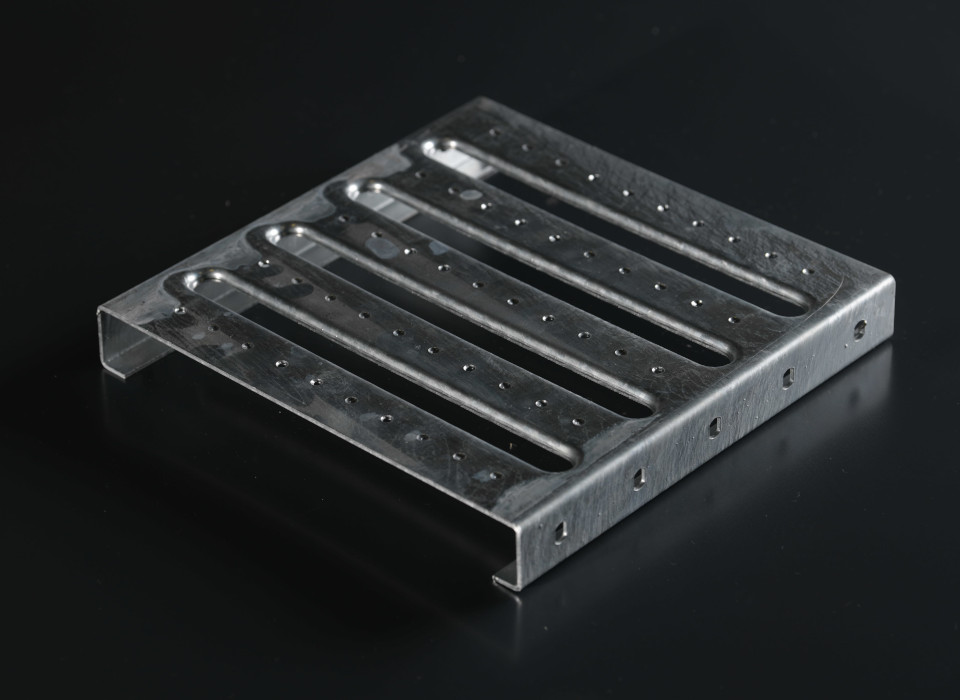

4. ППН «Трап»

ППН «Трап» имеют менее «агрессивную» рабочую поверхность в сравнении с ППН «Зубчатый».

Характерной особенностью этого вида являются поперечные, во всю ширину решетки, овальные перфорированные отверстия с краями, завернутыми внутрь. Они чередуются с круглыми отверстиями поперек настила. К особенностям этого вида можно отнести большие сквозные «окна» для довольно крупных частиц отходов. К примеру - при использовании в деревообрабатывающих цехах, где величина щепы и отходов достаточно объемна, а благодаря большим поперечным отверстиям поверхность будет оставаться чистой от посторонних предметов.

Применение

  • производственные площадки,
  • трапы,
  • каналы ливнестоков.
Тип настила Трап
Материал Углеродистая, оцинкованная и нержавеющая сталь, алюминий
Толщина, мм 1,5/2,0/2,5
Защитное покрытие Горячий цинк по ГОСТ 9.307-89
Максимальная длина заготовки, мм 3000
Ширина полки, мм 150/200/250/300
Высота настила, мм 40/50/75

* — по требованию заказчика есть возможность выполнения ППН другой ширины и высоты.

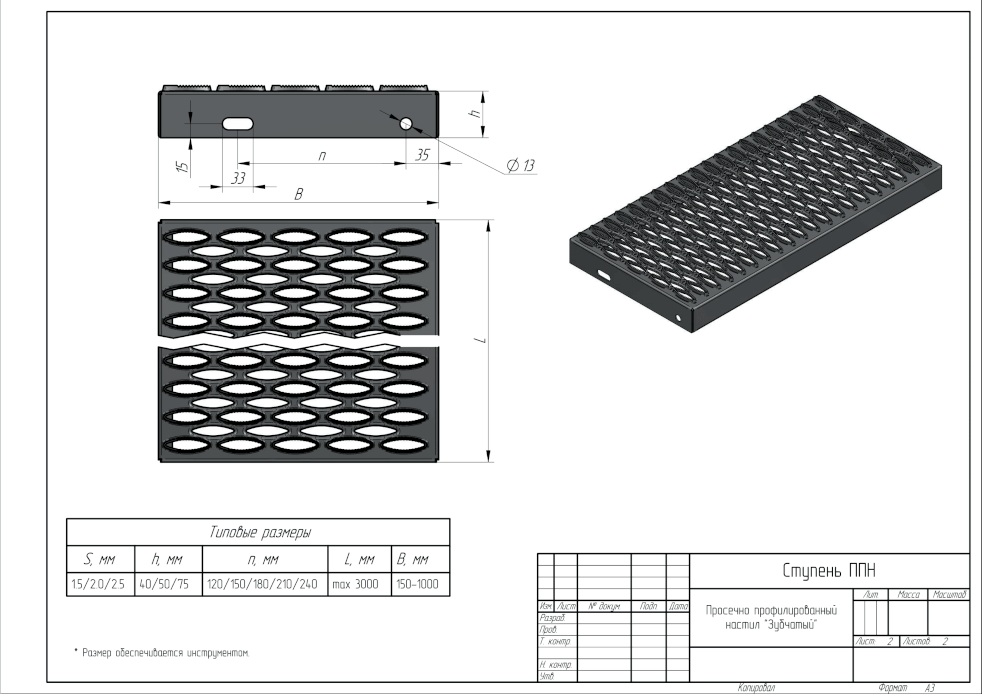

В компании «ДиПОС» Вы можете заказать ступени из ППН.

ПЕРЕКЛАДИНЫ

Перекладины широко используются при изготовлении ступеней.

Для лестниц предъявляются особые требования, т.к. их часто используют в условиях повышенной опасности: ветер, дождь, снег, туман, высота, влажность, где возможно скольжение от грязи, прилипшей к обуви, от масел и липких жидкостей.

Изготавливаются перекладины из разных видов материалов – углеродистой стали (в том числе с цинковым покрытием), алюминия, нержавеющей стали и других видов металлов.

В зависимости от своего целевого назначения ступени-перекладины производятся:

  • с одним
  • или с двумя рядами отверстий.

Большее количество нужных перфораций обеспечивает более надежную и долгосрочную службу конструкции и ее универсальное применение на различных объектах промышленной и городской инфраструктуры.

Параметр Однорядная перекладина Двурядная перекладина
Толщина от 1,5 мм до 2,5 мм
Ширина 25 мм 50 мм
Длина от 300 мм до 1670 мм
Высота 37 мм
Отверстие ⌀ 10 мм
Расстояние между отверстиями 48 мм

Возможно изготовление по размерам заказчика.
