Перфорированный лист

Наименование
Характеристика
Цена (за 1 )

Продукция

Перфорированный лист - это лист металла, с вырубленными по определенному рисунку отверстиями.

Данная продукция широко востребована в строительстве и практически во всех сферах современной промышленности, поскольку стальной лист обладает высокой прочностью, а эффект перфорации создает необычный визуальный эффект и делает его многофункциональным

Производство

Производство перфорированного листа в компании «ДиПОС» осуществляется на координатно-пробивном прессе - это универсальное оборудование, позволяющее изготавливать листы любой сложности.
Принцип работы координатно-пробивного пресса представляет собой механическую пробивку листа в любой координате. Лист помещается на стол станка и зажимается специальными захватами, которые перемещают его по осям X и Y. С очень высокой точностью механизмы позиционирования располагают лист в любой координате между пуансоном и матрицей - частями пробивного инструмента. Пуансон производит выбивку отверстия, повторяющее его контур в металлическом листе, а матрица служит базой с отверстием.

Параметры обрабатываемого листа

Параметр Числовое значение
Максимальные размеры листа, мм 3000х1500
Максимальные масса листа, кг 250
Максимальные размеры листа, мм 3000х1500
Толщина листа, мм от 0,5 до 8
Максимальная толщина листа для резания угловыми ножницами станка, мм: Алюминий 5
Сталь 4
Нержавеющая сталь 3

Перечень инструментов стандартных форм

Наименование инструмента Размер инструмента Матрица под толщину
G02 9x12 1/1,5/2
G02 9,8x10,8 0,8
Квадрат 10 0,45/0,8/1
Квадрат 30 0,45/0,8/1
Квадрат 50 0,45/0,8/1
Круг 5 1/1,5/2
Круг 6 1/1,5/2
Круг 8,3 1/1,5/2
Круг 2,5 1
Круг 2,8 0,8
Круг 3 0,8/1
Круг 3,5 1
Круг 4 1
Круг 2,5 1
Круг 4,5 0,8
Круг 5 1
Круг 5,5 0,8
Круг 4,2 1
Круг 16 0,45
Круг 18 0,45
Круг 21 0,45
Круг 2,5 1
Круг 7 0,45
Круг 31 0,45
Круг 12 0,8
Круг 6,5 1,5
Круг 10 1
Круг 25 0,45
Круг 13 1,5
Круг 14,5 0,8
Круг 40 1,5
Круг 3,2 1
Круг 29 1
Круг 2 1
Квадрат 30 1
Овал 5x50 1/1,5/2
Овал 7x11 1,5
Овал 8x11 1,5
Овал 5x8 0,8
Овал 6x35 0,8
Овал 4x6 0,8
Овал 4,5x8,5 1,5
Овал 5x80 1/1,5/2
Овал 2x12 0,45/1/1,5
Овал 5x50 0,45/1/1,5
Прямоугольник 5x80 0,45/1/1,5
Прямоугольник 14,5x37,5 0,8
Прямоугольник 13x30 0,8
Прямоугольник 10x45 1,5
Прямоугольник 3x34 1,5
Прямоугольник 8x60 1
Прямоугольник 4x20 1,5

Применение

Перфорированные листы часто используются в тех случаях, когда прохождение воды или воздуха имеет решающее значение, например, в системах вентиляции и фильтрации.

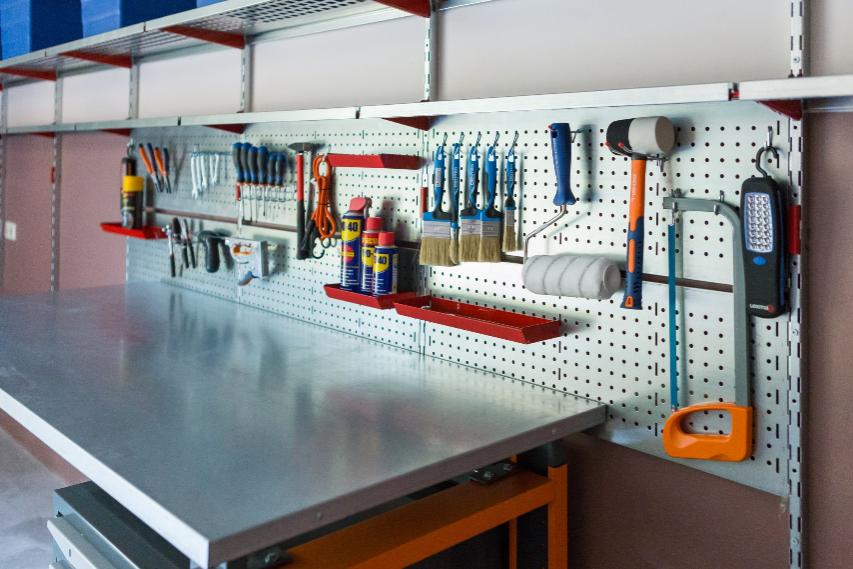

Также перфорированный лист широко используется в архитектуре из-за необычного визуального эффекта, и в строительной сфере, так как из-за большого количества отверстий, лист приобретает невысокий удельный вес.
